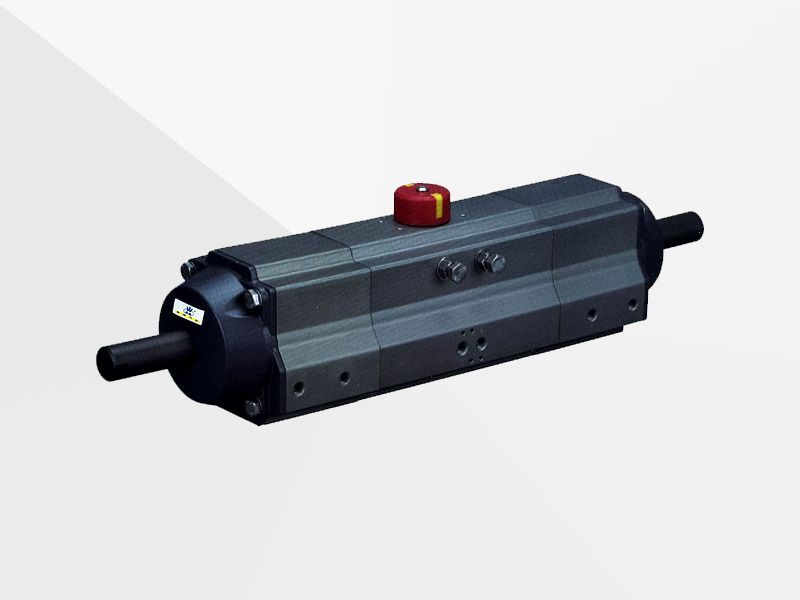

三位置氣動執行器

三位置氣動執行器有二種型號0°-45°-90°和0°-90-180°，在氣口“2”進氣后活塞向兩端運動被兩端設計有輔助活塞產生機械限制來實現中間位置的，可直接利用外面兩端調節螺栓很容易調節中間位置角度，如20°、30°、50°、75°和95°、120°、130°、150°、175等。

工作原理
三位置氣動執行器的操作需要設計一套電磁閥控制回路系統來完成操作，其控制原理如下：
